ফাইবার ডিস্ট্রিবিউশন হাব FDH আউটডোর ফাইবার অপটিক ক্যাবিনেট 288 কোর ফাইবার অ্যাক্সেস টার্মিনাল FAT
1. স্পেসিফিকেশন
|
পরামিতি |
|
|
মডেল |
TW-CBSMC-288A |
|
সর্বোচ্চকোর সংখ্যা |
288F SC, অথবা 576F LC |
|
স্প্লিটার টাইপ |
ABS প্রকার |
|
সর্বোচ্চস্প্লিটারের সংখ্যা |
10 |
|
স্প্লাইস ট্রে টাইপ |
12 কোর/ট্রে বা 24 কোর |
|
সর্বোচ্চস্প্লাইস ট্রে সংখ্যা |
24 বা 24 |
|
ক্যাবিনেটের উপাদান |
এসএমসি |
|
অ্যাডাপ্টার প্যানেল |
FC স্কোয়ার, SC, DLC (SC টাইপ) |
|
নিরোধক প্রতিরোধ (MΩ) |
1000 @500V (DC) |
|
ভোল্টেজ সহ্য করা (ভি/মিনিট) |
3000 (DC), কোন ভাঙ্গন নেই, কোন ফ্ল্যাশওভার নেই |
|
ইনস্টলেশনের ধরন |
স্থল |
|
সুরক্ষা রেটিং |
IP65 |
|
অপারেটিং তাপমাত্রা (°C) |
-40~ +60 |
|
মাত্রা (মিমি) |
1450*750*320MM |
|
ওজন (কেজি) |
80 |
বৈশিষ্ট্য:
1. উচ্চ তীব্রতা এবং ক্ষয়-বিরোধী কর্মক্ষমতা;
2. আকস্মিক জলবায়ু পরিবর্তন এবং চরম পরিবেশ মোকাবেলা করতে সক্ষম;
3. প্রয়োজন অনুযায়ী ক্ষমতা নমনীয়ভাবে কাস্টমাইজ করা যেতে পারে;
4. ইনস্টলেশন দ্রুত এবং সুবিধাজনক;
5. অন্তর্নির্মিত সরাসরি স্প্লাইস ইউনিট সরাসরি সংযোগ ফাংশন প্রদান করতে সক্ষম；
6. ফাইবার ওয়্যারিং রাউটিং-এর নিখুঁত নকশা ফাইবারগুলির ব্যবস্থাপনা এবং রক্ষণাবেক্ষণকে সহজতর করতে পারে;
7. অপটিক ফাইবারের জন্য নিরাপদ এবং নির্ভরযোগ্য বেঁধে রাখা এবং গ্রাউন্ডিং সুরক্ষা ডিভাইস সহ；
8. স্ট্র্যাপ-আকৃতির এবং অ-স্ট্র্যাপ আকৃতির তন্তুগুলির জন্য প্রযোজ্য।
9. বড় ক্ষমতা: সর্বাধিক বন্টন ক্ষমতা হল 96-কোর, 144-কোর, 288-কোর এবং 576-কোর চার ধরনের অপটিক্যাল ফাইবার ক্যাবল, এবং সরাসরি ঢালাইয়ের ক্ষমতা হল একক, 120-কোর -240-কোর, এবং 240-কোর -480-কোর রিবন অপটিক্যাল ফাইবার তারগুলি।
10. ক্যাবিনেট বিশেষ উচ্চ-শক্তি জারা-প্রতিরোধী উপকরণ গ্রহণ করে, ভাল জলরোধী, অ্যান্টি-কনডেনসিং, আর্দ্রতা প্রতিরোধের বৈশিষ্ট্য রয়েছে এবং জলবায়ু এবং পরিবেশের কারণে সৃষ্ট বিভিন্ন প্রতিকূল প্রভাব সহ্য করতে পারে।
11. ক্যাবিনেট অনুভূমিক তারের নালী দিয়ে সজ্জিত, এবং অপটিক্যাল তারের বিন্যাস আরও যুক্তিসঙ্গত এবং পরিপাটি করে তোলে।
12. ঢালাই এবং বিতরণ একীভূত টার্মিনাল ট্রে গ্রহণ করে।ঢালাই এবং বিতরণ একই স্তরে সঞ্চালিত হয়, যা অপারেশনটিকে সুবিধাজনক করে তোলে, রিবন লেজের ফাইবারের দৈর্ঘ্য হ্রাস করে এবং খরচ কম করে।
13. টার্মিনাল মডিউলটি একটি ইউনিট হিসাবে 12 কোর সহ অনুভূমিক ড্র-আউট কাঠামো গ্রহণ করে, প্রতিটি কোর আলাদাভাবে আঁকতে পারে, যা বিতরণে কাজ করা সুবিধাজনক করে তোলে এবং টেইল ফাইবার বিতরণ থেকে উদ্ভূত বাঁকের সংখ্যা হ্রাস করে।
14. অপটিক্যাল ফাইবার স্প্লিটারটি কাঠামোগতভাবে যুক্তিসঙ্গত, অপটিক্যাল ফাইবার কেবল কোরটি হাতা দিয়ে চাদরযুক্ত, এবং অপটিক্যাল ফাইবার স্প্লিটারটি অপসারণ না করেই অপটিক্যাল ফাইবার তারের ফিক্সিং, গ্রাউন্ডিং এবং অন্যান্য অপারেশন করা যেতে পারে।
অ্যাপ্লিকেশন:
1. লোকাল এরিয়া নেটওয়ার্ক;
2. CATV নেটওয়ার্ক;
3. FTTx সিস্টেম/ FTTH প্রকল্প；
4. ওয়াইড এরিয়া নেটওয়ার্ক।

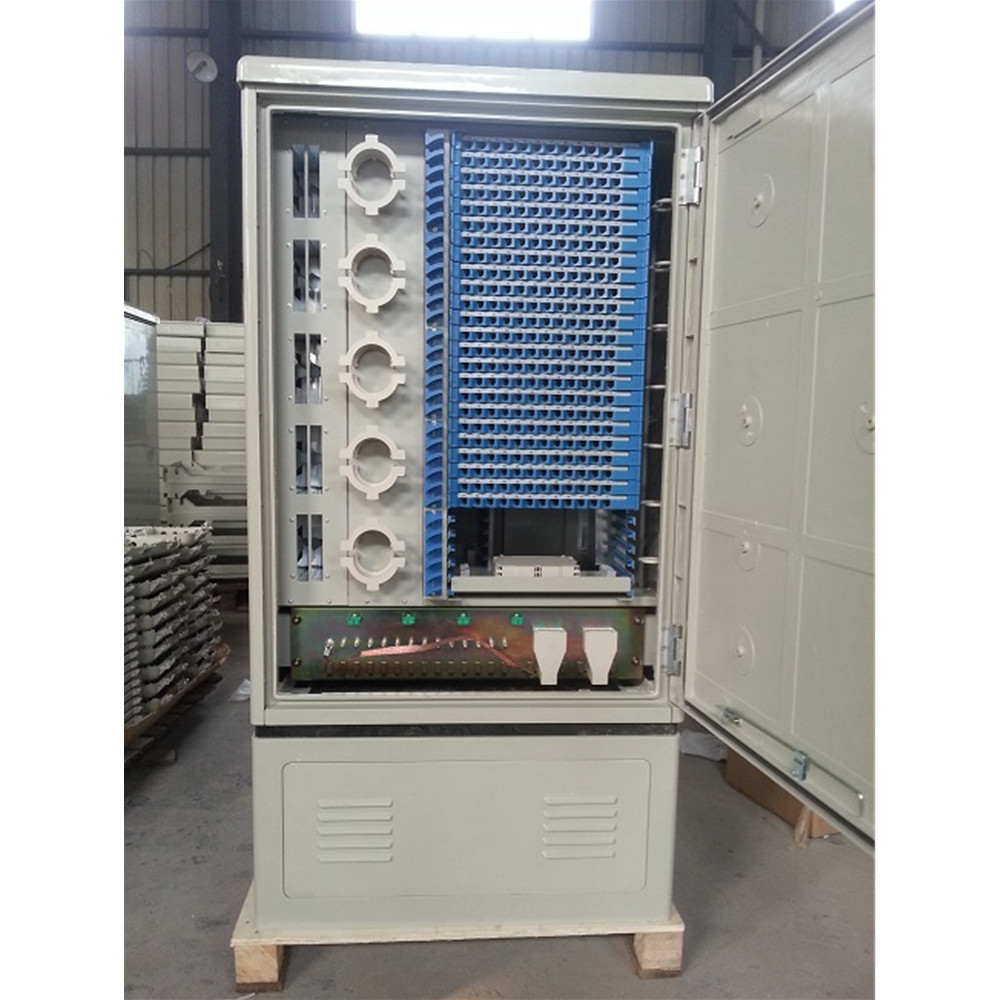

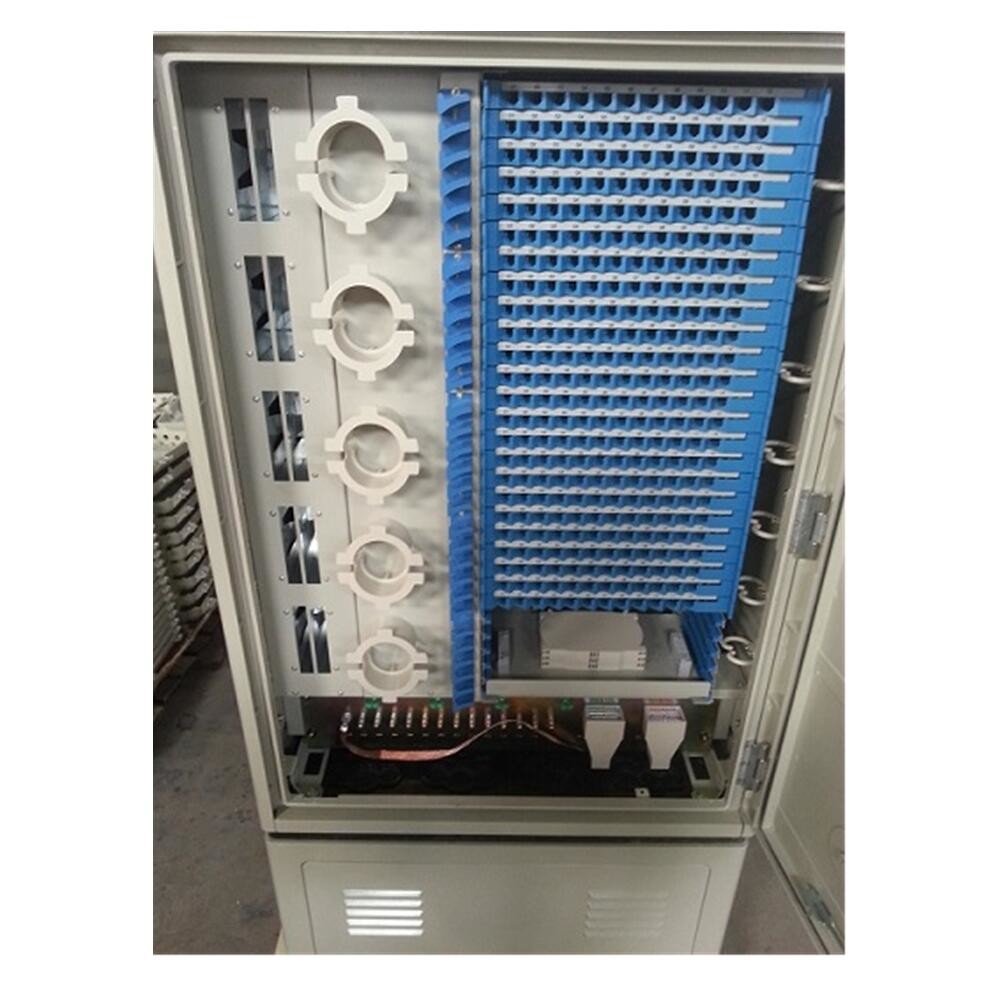

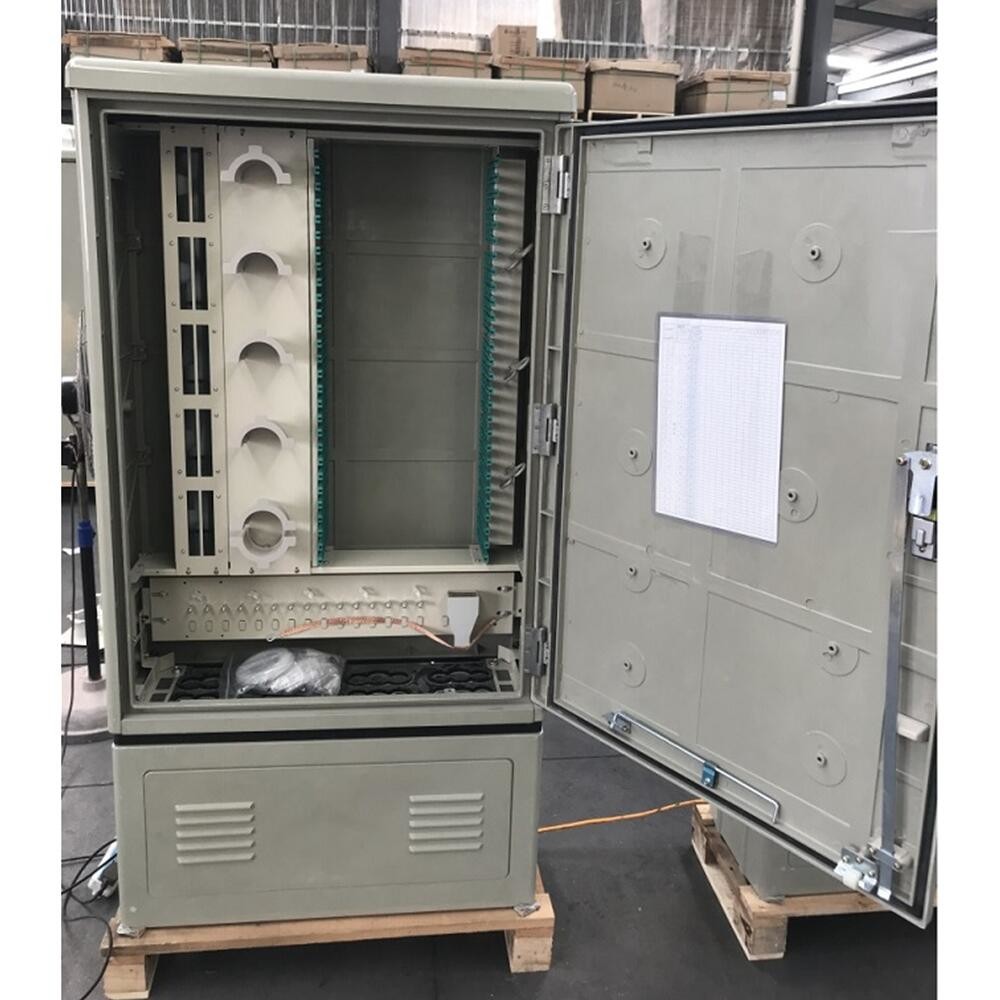

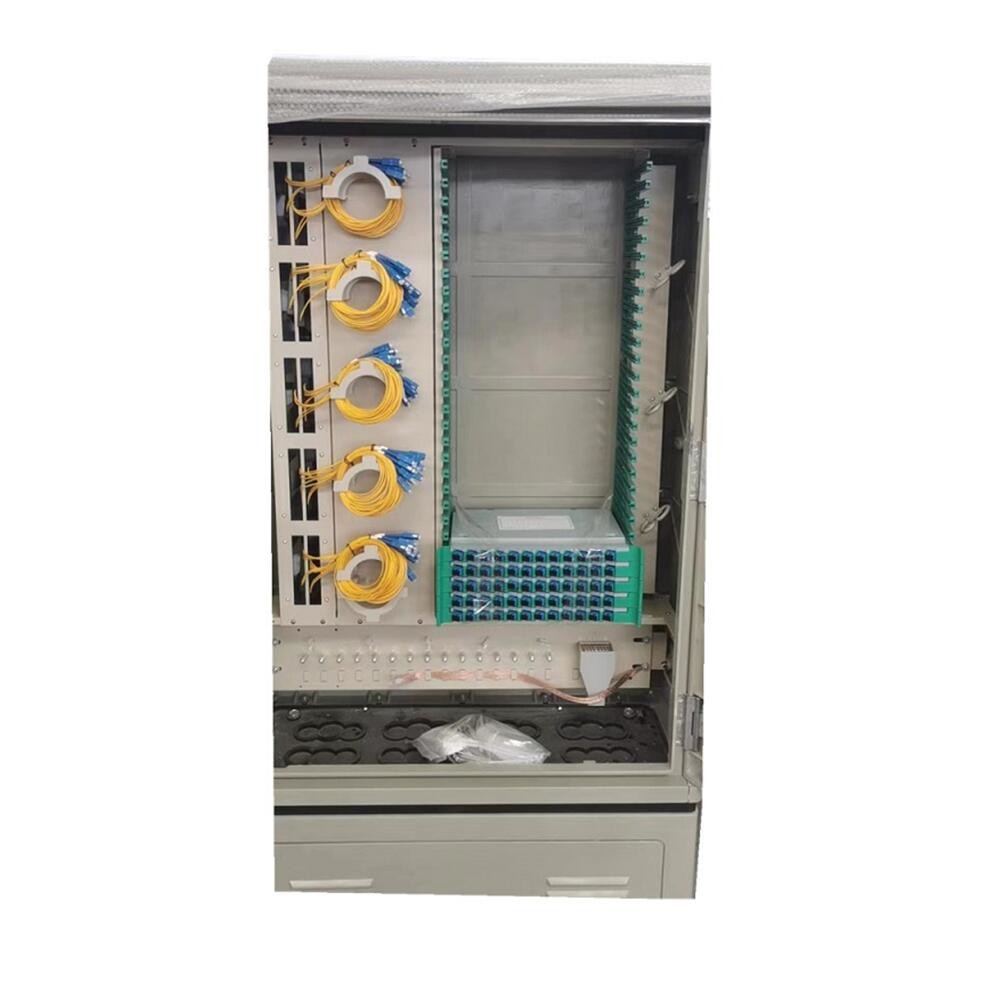

রেফারেন্সের জন্য আরো ছবি:
