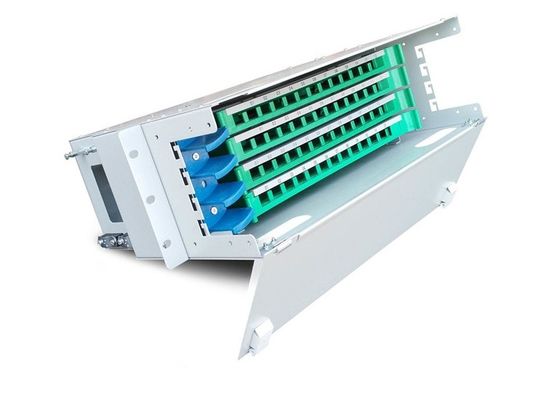

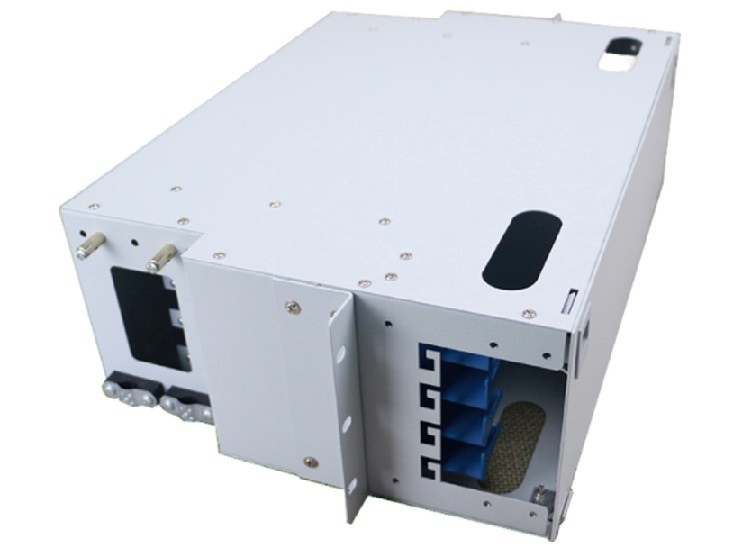

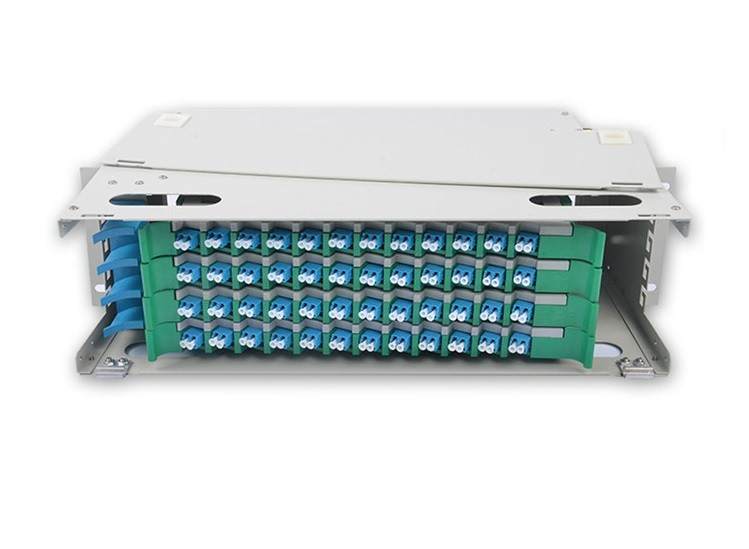

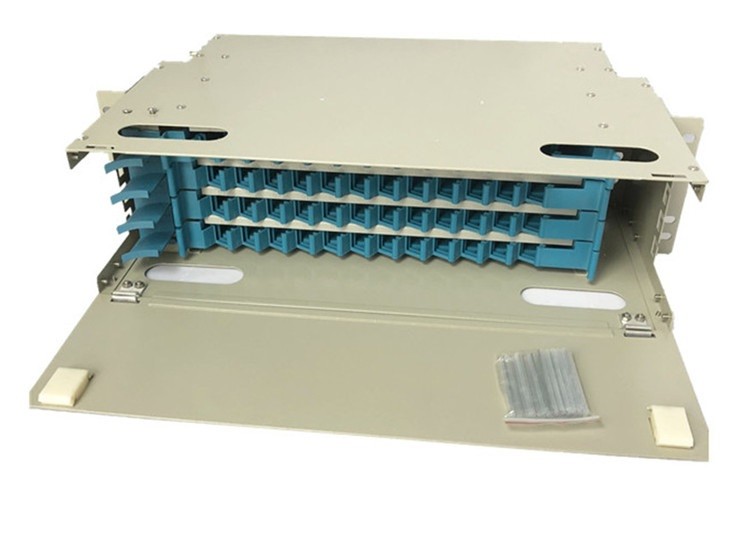

48 পোর্ট 96 কোর এলসি ডুপ্লেক্স সিংমোড ফাইবার অপটিক ডিস্ট্রিবিউশন ইউনিট ইনডোর ওয়াল মাউন্ট
স্পেসিফিকেশন:
| আমরা ফাইবার ক্ষমতা সমর্থন করি | 12/24/48/72/96/144 কোর |
| ফাইবার পোর্ট | FC, SC, ST এবং LC |
| ODF ডিস্কের সংখ্যা | 1 এর জন্য 12, 2 এর জন্য 24, 4 এর জন্য 48, 6 এর জন্য 72, 8 এর জন্য 96 এবং 12 এর জন্য 144 |
| কাজ তাপমাত্রা | -10 °C ~ +40 °C |
| সংগ্রহস্থল তাপমাত্রা | -25°C ~ +55°C |
| আপেক্ষিক আদ্রতা | ≤ 85% (+30 ° C) |
| বায়ুমণ্ডলীয় চাপ | 70Kpa~106Kpa |
| নামমাত্র অপারেটিং তরঙ্গদৈর্ঘ্য | 850nm, 1310nm, 1550nm |
| সন্নিবেশ ক্ষতি | ≤ 0.5dB |
| ক্ষতি ফেরত | PC ≥ 40dB, UPC ≥ 50dB, APC ≥ 60dB |
| বৈদ্যুতিক শক্তি | ≥3KV(DC)/1মিনিট ব্রেকডাউন ছাড়া |
| অন্তরণ প্রতিরোধের | ≥1000MΩ/500V (DC) |
| জীবন | ≥1000 বার |
| অ্যাপ্লিকেশন পরিসীমা | সেল থেকে ফাইবার, বিল্ডিং থেকে ফাইবার, রিমোট মডিউল অফিস এবং ওয়্যারলেস বেস স্টেশনের জন্য ছোট এবং মাঝারি আকারের তারের ব্যবস্থা |
বর্ণনা:
একটি অপটিক্যাল ডিস্ট্রিবিউশন ফ্রেম (ODF) হল একটি ফ্রেম যা যোগাযোগ সুবিধার মধ্যে তারের আন্তঃসংযোগ প্রদান করতে ব্যবহৃত হয়, যা ফাইবার স্প্লিসিং, ফাইবার টার্মিনেশন, ফাইবার অপটিক অ্যাডাপ্টার এবং সংযোগকারী এবং তারের সংযোগগুলিকে একক ইউনিটে একত্রিত করতে পারে।ফাইবার অপটিক সংযোগগুলিকে ক্ষতির হাত থেকে রক্ষা করার জন্য এটি একটি প্রতিরক্ষামূলক ডিভাইস হিসাবেও কাজ করতে পারে।
বৈশিষ্ট্য:
1. সম্পূর্ণ মডুলার নকশা এবং সম্পূর্ণ সম্মুখ অপারেশন
2. কোল্ড রোলিং ইস্পাত শীট বডি, যা শৈল্পিক এবং টেকসই
3. উচ্চ ঘনত্ব সর্বাধিক করে, একসাথে স্প্লিসিং এবং ওয়্যারিং একত্রিত করুন
4. স্ট্যান্ডার্ড 19 ইঞ্চি র্যাকে ইনস্টল করা হয়েছে
5. ফিতা এবং নন-রিবন ফাইবার অপটিক তারের জন্য উপযুক্ত
6. ইউনিভার্সাল অ্যাডাপ্টার SC, FC, ST এবং LC ইনস্টল করা যেতে পারে
7. ফাইবার ক্যাবল এবং প্যাচ কর্ড উভয়েরই স্টোরেজ স্পেস 2 মিটারের বেশি
8. কোল্ড-রোল স্টিল বক্স, স্প্লিসিং ইউনিট, ডিস্ট্রিবিউশন ইউনিট এবং প্যানেল সহ
9. বিভিন্ন অ্যাডাপ্টার ইন্টারফেস মাপসই বিভিন্ন প্যানেল প্লেট
10. একক ফাইবার এবং পটি এবং বান্ডেল ফাইবার তারের জন্য উপযুক্ত
11. বিশেষ নকশা অতিরিক্ত ফাইবার কর্ড এবং pigtails ভাল ক্রম নিশ্চিত করে
12. কোন ব্যবধান এবং ব্যবস্থাপনা এবং অপারেশন জন্য সহজ
আবেদন:
1. টেলিযোগাযোগ
2. CATV
3. LAN এবং WAN
4. নেটওয়ার্ক
5. ব্রডব্যান্ড
বাক্সের ইনস্টলেশন পদ্ধতি
উ: বাক্সের সামনের কভার বা উপরের অংশটি খুলুন (যদি প্রয়োজন হয়), ফাইবার স্প্লাইস ট্রে নামিয়ে নিন;ফাইবার মধ্যে যাক
ফাইবার এন্ট্রি থেকে এবং বাক্সে তাদের ঠিক করুন;ফিক্সেশনের জন্য ডিভাইসগুলি নিম্নরূপ: সামঞ্জস্যযোগ্য কোলেট, স্টেইনলেস ফাইবার তারের রিং এবং নাইলন টাই;
B. ইস্পাত কোরের স্থিরকরণ (যদি প্রয়োজন হয়): স্থির ডিভাইস (ঐচ্ছিক) মাধ্যমে ইস্পাত কোর থ্রেড করুন এবং বোল্টের নিচে স্ক্রু করুন;
C. প্রায় 500mm-800mm লম্বা অতিরিক্ত ফাইবার ফাইবার ক্যাবলের খোসা ছাড়ানো বিন্দু থেকে স্প্লাইস ট্রে-এর প্রবেশদ্বারে রেখে দিন, প্লাস্টিকের প্রতিরক্ষামূলক টিউব দিয়ে ঢেকে দিন, T টাইপের গর্তে প্লাস্টিকের টাই দিয়ে ঠিক করুন;হিসাবে splice fibers
চলিত;
D. অতিরিক্ত ফাইবার এবং পিগটেলগুলি সংরক্ষণ করুন, ট্রেতে স্লটে অ্যাডাপ্টারগুলি প্লাগ করুন;অথবা প্রথমে অ্যাডাপ্টারগুলিতে প্লাগ করুন এবং তারপরে অতিরিক্ত ফাইবারগুলি সংরক্ষণ করুন, অনুগ্রহ করে কয়েলিং ফাইবারগুলির দিকে মনোযোগ দিন
E. স্প্লাইস ট্রে ঢেকে দিন, স্প্লাইস ট্রেতে পুশ করুন বা বাক্সের প্রান্তে স্লট দিয়ে এটি ঠিক করুন;
F. 19" স্ট্যান্ডার্ড মাউন্টিং সরঞ্জামের ভিতরে বক্সটি ইনস্টল করুন৷
G. যথারীতি প্যাচ কর্ড সংযুক্ত করুন।
